Устройство органических светодиодов

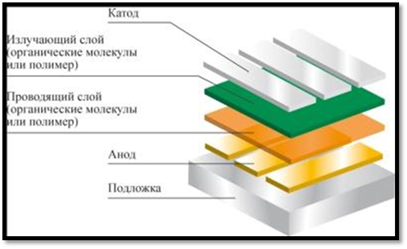

Органический светодиод состоит из следующих элементов:

• · подложки (пластиковой, стеклянной, фольги);
• · катода, инжектирующего электроны в излучающий слой при прохождении тока;
• · слоев органических материалов, один из которых проводит дырки, инжектируемые анодом (обычно состоит из полианилина), а второй - электроны, инжектируемые катодом; в нем и происходит излучательная рекомбинация носителей заряда; прозрачного анода, который при прохождении тока инжектирует дырки.

В качестве материала анода обычно используется оксид индия, легированный оловом (ITO), в качестве катода - металлы, такие, как алюминий и кальций, а в качестве светоизлучающих материалов - низкомолекулярные органические вещества и полимеры.

Применение органических светодиодов

Основное применение технология OLED находит при создании устройств отображения информации (дисплеев). Предполагается, что производство таких дисплеев будет гораздо дешевле, нежели производство жидкокристаллических дисплеев.

Одно из важнейших применений - создание цветных дисплеев. По типу матрицы OLED-дисплеи разделяются на пассивно-матричные (PMOLED) и активно-матричные (AMOLED). Существуют три варианта реализации цветных OLED дисплеев. В первом варианте в каждом элементе экрана используются три раздельных цветных эмиттера, т. е. три органических материала излучают свет базовых цветов - красный, зеленый и синий. Во втором варианте схемы используются три одинаковых белых эмиттера, излучающих через цветные фильтры. В третьем варианте применяются голубые эмиттеры и специально подобранные люминесцентные материалы для преобразования коротковолнового голубого излучения в более длинноволновое - зеленое и красное.
