Перегородки
в доме выполняются из кирпича и имеют толщину 120мм. Перегородки имеют шумоизоляционную прослойку из минерало-ватного материала IZOWOL.
Перемычки
сборные железобетонные (см. таблицу 2 - Ведомость перемычек). Спецификация сборных железобетонных перемычек представлена в таблице 3.
Таблица2 - Ведомость перемычек
|
Марка |

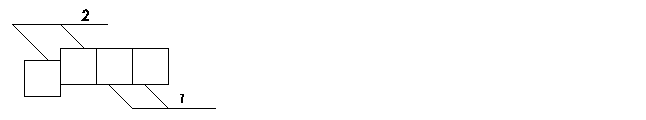

Схема сечения |
ПР-3 |
 ПР-2 |
ПР-1 |
Таблица 3 - Спецификация сборных железобетонных перемычек
|
Марка,поз. |
Обозначение |
Наименование |
Кол. |
Масса ед. кг |
Примеч. |
|
|
1 |
Серия 1038-181 |
3ПБ 19-2 |
192 |
|||
|
2 |
-//- |
2ПБ 19-2 |
192 |
|||
|
3 |
-//- |
2ПБ 11-2 |
108 |
|||
|
4 |
-//- |
3ПБ 11-2 |
216 |
Перекрытия
выполнены из многопустотных железобетонных панелей. Плиты перекрытия опираются на наружные и внутренние несущие стены, которые являются продольными. Плиты укладываются на цементно-песчаный раствор. Что бы был единый диск перекрытие ж/б. панели анкеруются между собой и с несущими стенами, а также швы между ними заделываются цементно-песчаным раствором. Расстояние для заделки швов не должно превышать 300мм. Т.е. расстояние между плитами допускается не более 300мм. Глубина опирания плит перекрытия 110мм.Расшифровка позиций к схеме расположения элементов плит перекрытия (см. лист 2) .
