Разработка технологического детали «Мачта»

Описание и назначение детали «Мачта»

конструкции и назначения детали

Деталь “Перемычка” является однои? из основных деталей буровой установки .

Перемычка это деталь, предназначенная для деталей на нижнюю часть мачты. Чертеж перемычки представлен на рисунке 34.

Перемычка из нескольких простых деталей полученных рубки на ножницах и сваренных между собой, все детали перемычки изображены на рисунках

35, 36, 37, 38 на рисунке 39 изорбажена 3D модель перемычки. С точки зрения механической деталь изготавливается достаточно просто без особых Она достаточно проста в изготовлении сборке, поэтому можно обойтись простыми и режиммами обработки[1].

состав и свойства 30Х приведены таблицах 1.1 1.2.

Б-ПН-4 ГОСТ 19903-74

35 ГОСТ 1577-81

1.1 - Химический состав в % материала 30Х

C	Si	Mn	Ni	S	P	Cr	Cu	Fe
0,24-0,32	0,17-0,37	0,5-0,8	0,3	до 0,035	до 0,035	0,8-1,1	до 0,3	~97

Таблица 1.2 -Механические свойства материала 30Х

у_в, МПа	у_т, МПа	д, %	ш, %	KCU, кДж/м²	Термообработка
615	395	17	45	59	Закалка 860oC, вода, Отпуск 200oC, воздух

Рисунок 34 - Перемычка

Рисунок 35 - Косынка

Рисунок 36 - Планка

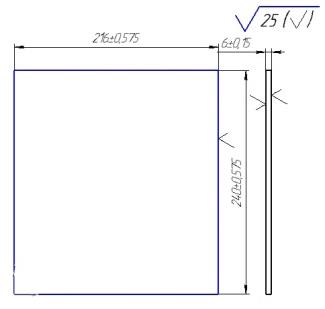

Рисунок 37 - Пластина

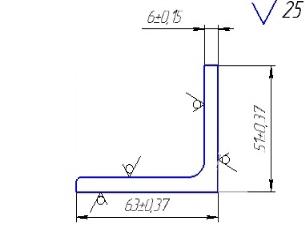

Рисунок 38 - Угольник

Рисунок 39 - 3D перемычки

Технический контроль чертежа детали

На чертеже детали с изображением детали даны исчерпывающие сведения, для её изготовления, ремонта или контроля, именно; размеры, обозначение шероховатости поверхности, данные материале, термообработке, отделке, допустимые отклонения размеров отклонения от правильности геометрических форм и расположения поверхностей, указания места и видам[6].

В ходе технического чертежа выявлено следующее :

- на представлены все размеры, которые для создания
- Шероховатость не поверхностей детали по 2789 - допуска и отклонения размеров ГОСТ 25346 82 и 25347 - 82[8];
- Допуски и расположение поверхностей отвечает ГОСТ 24643 81;
