Нахождение комплексной функции передачи
Для нахождения операторной функции передачи данной цепи воспользуемся программой General Numbers.vi и получим выражение.

Произведем замену переменных:

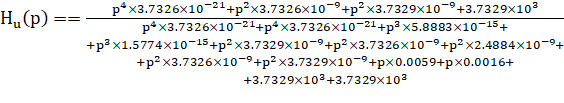

Подставив значение элементов цепи в формулу операторной функции передачи и упростив её, получим следующее выражение:

Для представления функции передачи в нормированном виде, произведем замену: Р=р
Hu(P)=
Нахождение амплитудно-частотной характеристики
Амплитудно-частотная характеристика (АЧХ) определяется как:

Амплитудно-частотная характеристика (АЧХ) - это модуль комплексной функции передачи от мнимой частоты:
, где получаем после перехода P=*
Формула ,по которой строится логарифмическая АЧХ:

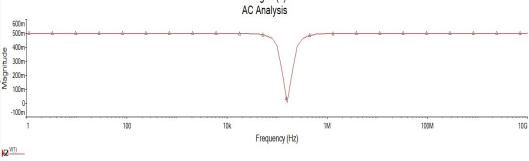

Рис. 3.1- График АЧХ
Фазо-частотная характеристика (ФЧХ) определяется как:

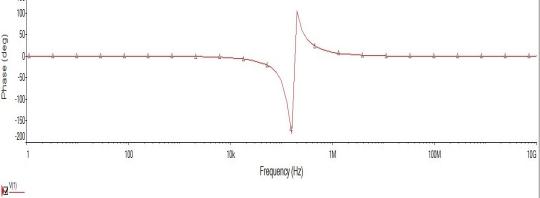

Рис. 3.2- График ФЧХ
Выполнив анализ данных графиков, получаем:
Наибольшее значение АЧХ = -6.0207
Наименьшее значение АЧХ = -79.4524
Частота среза
Крутизна среза (Дб/окт) , (Дб/дек);
Время задержки найдем из графика ФЧХ. мкс.
Построение графиков частотной зависимости входного сопротивления. Построение карты полюсов и нулей
Рис.4.1-

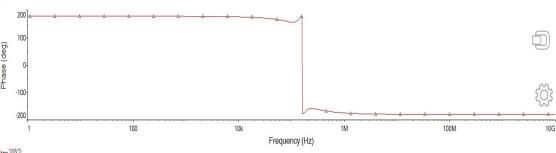

Рис.4.2-Аргумент входного сопротивления
Для нахождения полного сопротивления цепи на графике возьмем прямолинейный участок, удаленный от частоты среза. Проделав это, мы получили следующее значение:
|Zобщ| = 2kОм, электрическая схема сопротивление амплитуда
Arg
Исследуя график амплитудной зависимости сопротивления, получим:
Zmin=1000
Zmax=2000
Начальное сопротивление цепи равно:
Zin=2000
Конечное сопротивление цепи равно:
Zout=2000
а) нули функции получаются путем решения полинома числителя:
S1=-1.00004i
S2=1.00004i
б) полюса функции получаются путем решения полинома знаменателя:
P1=-0.282855-1.12385i
P2=-0.282855+1.12385i
P3=-0.217175-0.835146i
P4=-0.217175+0.835146i
По полученным значениям построим карту полюсов и нулей:

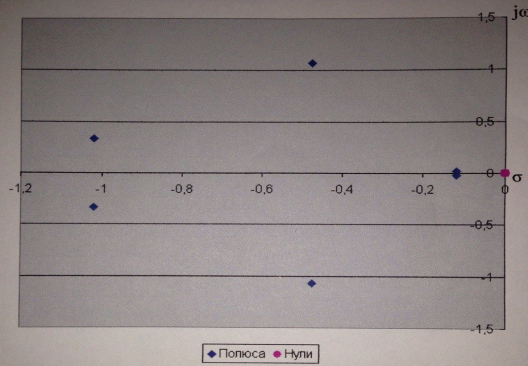

Рис.4.3- Карта полюсов и нулей
Найдем нули и полюса сопротивления.
а)Координаты нулей сопротивления:
S1=-0.282855-1.12385i
S2=-0.282855+1.12385i
S3=-0.217175-0.835146i
S4=-0.217175+0.835146i
б)Координаты полюсов сопротивления
Р1=-1.00004i
P2=-1.00004i
По виду карты полюсов и нулей определяем:
- 1. Цепь является минимально-фазовой, так как в правой полуплоскости отсутствуют нули.
- 2. Цепь является устойчивой, так как в правой полуплоскости нет полюсов.
- 5. Функции импульсной и переходной характеристик, их графики
Импульсная характеристика находится по формуле:

где H1(p) - числитель функции передачи
H2 (p) - знаменатель функции передачи
e - основание натурального логарифма
k - порядковый номер полюса.

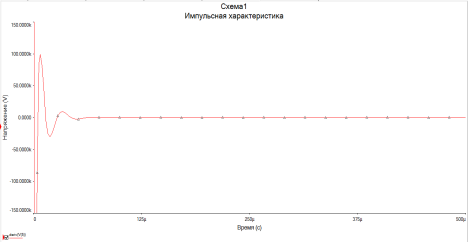

Рис.5.1- Импульсная характеристика цепи
T=5мкс
f=0.2МГц
tu.n.=25мкс
Переходная характеристика находится по формуле:

где - первая производная знаменателя, умноженного на P в точках, соответствующих полюсам функции передачи;

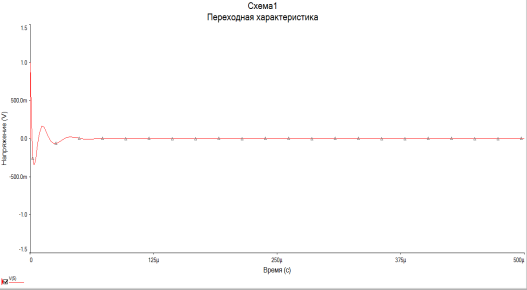

Рис.5.2- Переходная характеристика цепи
Uнач=0.500В
Uуст=0.499В
Т=10мкс
f=0.1МГц
tn.n.=25мкс
