Описание уровней системы
Итак, определившись с количеством уровней системы и примерным составом каждого из них, рассмотрим каждый подробнее.
Схематически иерархию уровней системы отображает рисунок 3.1:
Рисунок 2.1. Иерархия уровней системы
Нижний уровень
Нижний уровень системы представляет из себя набор первичных и вторичных преобразователей:
- · Датчик уровня ультразвуковой ДУУ2 - первичный преобразователь для измерения уровня с целью последующей передачи на вторичный преобразователь - 4 шт
- · Контроллер микропроцессорный «ГАММА-8М» - вторичный преобразователь для приёма сигналов с двух первичных преобразователей ДУУ2, формирующий унифицированные токовые сигналы 4-20 mA - 2 шт.
- · Датчик предельного уровня ДПУ-5-0,6-4,0-ОМ1,5 - первичный преобразователь для измерения аварийного уровня с целью последующей передачи на вторичный преобразователь - 3 шт.
- · Преобразователь вторичный сигнализатора ПВС4 предназначен для приёма сигналов первичного преобразователя ДПУ-5, формирующий унифицированный сигнал типа «сухой контакт» - 3 шт
- · Датчик расхода турбинный «Норд И-2У» - первичный преобразователь для измерения расхода с целью последующей передачи на вторичный преобразователь - 3 шт.
- · Измеритель расхода «ИМПУЛЬС-4» - вторичный преобразователь для приёма сигналов с двух первичных преобразователей Норд И-2У, формирующий унифицированные токовые сигналы 4-20 mA, настраиваемые импульсные сигналы - 1 шт.
- · Датчик избыточного давления Метран-55-ВН-ДИ - датчик для измерения давления, формирующий унифицированный токовый сигнал 4-20 mA - 7 шт.
- · Метран-253 ТСМ(50М) - термопреобразователи сопротивления - 4 шт.
Каждый прибор выполняет определённый ряд функций. Максимальный набор функций ограничен возможностями прибора (например, отсутствие на приборе показывающего устройства). Для конкретизации функций необходимо обратиться к схеме автоматизации (рис. 2.2) и спецификации к ней (табл.).
Схема автоматизации отражает основные сведения о технологическом процессе, перечень первичных и вторичных приборов для измерения, обработки и передачи данных в контроллер, исполнительные механизмы для приема управляющих команд от контроллера (с указанием реализуемых ими функций). Также отражены функции контуров автоматизации, выполняемые системой автоматического управления.

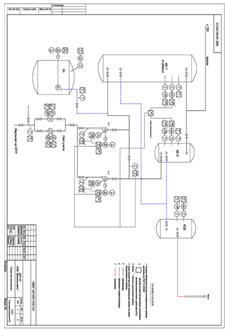

Рисунок 2.2 Схема автоматизации
Таблица Спецификация с схеме автоматизации
|
Поз. обозначение |
Наименование |
Кол. |
Примечание |
|
|
1-1 |
Датчик уровня ультразвуковой ДУУ2 -01-0-3,5- 2,0-ОМ1,5 ТУ4214-001-29421521-02 в составе |
1 |
||
|
LE |
Датчик жесткой конструкции L=3,5 м с одним поплавком типа IV |
1 |
||
|
LT |
Контроллер микропроцессорный «ГАММА-8М» ТУ 4217-008-29421521-02 |
1 |
||
|
1-2 |
Датчик уровня ультразвуковой ДУУ2 -01-0-2,6- 2,0-ОМ1,5 ТУ4214-001-29421521-02 в составе |
1 |
||
|
LE |
Датчик жесткой конструкции L=2,6 м с одним поплавком типа IV |
1 |
||
|
LT |
Контроллер микропроцессорный «ГАММА-8М» ТУ 4217-008-29421521-02 |
1 |
||
|
2-1 |
Датчик уровня ультразвуковой ДУУ2 -01-0-3,1- 2,0-ОМ1,5 ТУ4214-001-29421521-02 в составе |
1 |
||
|
LE |
Датчик жесткой конструкции L=3,1 м с одним поплавком типа IV |
1 |
||
|
2-2 |
Датчик уровня ультразвуковой ДУУ2 -01-0-3,5- 2,0-ОМ1,5 ТУ4214-001-29421521-02 в составе |
1 |
||
|
LE |
Датчик жесткой конструкции L=3,5 м с одним поплавком типа IV |
1 |
||
|
LT |
Контроллер микропроцессорный «ГАММА-8М» ТУ 4217-008-29421521-02 |
1 |
||
|
3…5 |
Сигнализатор уровня ультразвуковой СУР-5 ТУ 4214-010-29424521-02 в составе: |
3 |
||
|
LE |
Датчик положения уровня ДПУ-5-0,6-4,0-ОМ1,5 |
1 |
||
|
LSA |
Преобразователь вторичный сигнализатора ПВС4 |
1 |
||
|
FE6-1 |
Датчик расхода турбинный «Норд И-2У» |
1 |
||
|
FE6-2 |
Датчик расхода турбинный «Норд И-2У» |
1 |
||
|
FT6 |
Измеритель расхода «ИМПУЛЬС-4» |
1 |
||
|
PT7...PT10 |
Датчик избыточного давления Метран-55-ВН-ДИ-515-МП-t10-015-1,0МПа-42-М20-С-ГП ТУ 4212-009-12580824-2002 |
4 |
||
|
TE1…TE14 |
Метран-253 ТСМ(50М) - 01 - 120 - В - 3 - 1 - Н10-БК - У1.1 - ГП |
4 |
||
|
PT15...PT17 |
Датчик избыточного давления Метран-55-ВН-ДИ-516-МП-t10-015-4,0МПа-42-М20-С-ГП ТУ 4212-009-12580824-2002 |
3 |
Описание используемых приборов и функций согласно ГОСТ 21.404-85 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»:
LE 1-1, 1-2, 2-1, 2-2, 3, 4, 5, 6- первичные преобразователи, выполняющие преобразование уровня в электрический сигнал
LT 1-1, 1-2, 2-1, 2-2 - вторичные преобразователи (бесшкальные) с дистанционной передачей сигнала уровня, установленные на щите
LISA 1-1, 1-2 - функция сигнализации с индикацией уровня, используемая для управления насосами по верхнему и нижнему уровню (реализована АСУ ТП)
LSA - функция сигнализации верхнего аварийного уровня, используемая для управления насосами по верхнему уровню (реализована АСУ ТП)
PT - приборы бесшкальные с дистанционной передачей сигнала давления
PIA - функция сигнализации с индикацией давления (реализована АСУ ТП)
PISA 10 - функция сигнализации с индикацией давления, используемая для управления насосами по нижнему уровню (реализована АСУ ТП)
PISA 15, 16 - функция сигнализации с индикацией давления, используемая для управления насосами по верхнему и нижнему уровню (реализована АСУ ТП)
HS - переключатель режима работы насоса (или выбора рабочей емкости), установленный на щите (реализован АСУ ТП)
TE - устройства, выполняющие первичное преобразование сигнала температуры
TISA - функция сигнализации с индикацией температуры, используемая для управления насосами по верхней температуре (реализована АСУ ТП)
H - кнопка местного управления насосом (ручной дублёр)
NS - аппаратура управления насосом (контактор)
NA - устройства сигнализации состояния насоса
NSA - аппаратура управления насосом (контактор) по верхнему и нижнему давлению на выкиде, нижнему давлению на приеме, верхнему, нижнему и аварийному уровню в рабочей емкости с учётом режима работы насосом (реализована АСУ ТП)
FE - устройства, выполняющие первичное преобразование сигнала расхода
FT - приборы бесшкальные с дистанционной передачей сигнала расхода, установленные на щите
FI - функция индикации расхода (реализована АСУ ТП)
FQS - приборы интегрирующие, с устройством для выдачи сигнала после прохождения заданного количества вещества, установленные на щит
FQI - функция интегрирующая и отображающая расход (реализована АСУ ТП)
