Формат данных

При использовании запросов к серверу могут быть использованы параметры HTTP запроса (например, «/api/assignments/getAssignmentById»). Параметры HTTP запроса представлены в виде строк. Такие строки могут представлять собой числа, имена или объекты в формате JSON [36].

Данные ответов от сервера представлены в формате JSON и представляют собой объекты, которые могут иметь вложенную структуру.

База данных

Для возможности надежного хранения данных, полученных в ходе эксплуатации, используется реляционная база данных, сохраняющая данные на дисковое пространство компьютера.

Диаграмма реляционных таблиц базы данных представлена на рис. 6.

В качестве реляционной базы данных был выбран инструмент PostgreSQL версии 9.5.1.

При использовании фреймворка Spring для взаимодействия с базой данных было принято решение использовать Spring Data JPA [37] - инструмент, позволяющий связывать реляционные базы данных с объектно-ориентированными моделями данных. В частности, Spring Data JPA является надстройкой, упрощающей работу с фреймворком Hibernate [38], который предоставляет схожие функции.

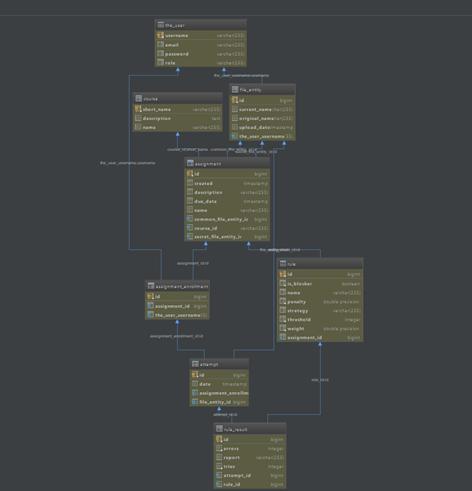

Рисунок 6. Схема реляционной базы данных

Для конфигурации сущностей, которые необходимо хранить в базе данных использовались аннотации Java Persistence API [39], которые определяют, в каком виде будут храниться объекты в базе данных.

Система учетных записей

Вследствие необходимости различать пользователей, использующих программу, а также разделять их права, появилась необходимость в использовании механизмов, обеспечивающих безопасность данных, а также разграничение их прав, которые определяют возможность осуществления определенных действий.
