Выбор схемы электроснабжения 10 кВ

Питание потребителей осуществляется от шести ТП.

Распределение электроэнергии от РП до потребительских ТП осуществляется по распределительным сетям 10 кВ. Распределительная и питающая сети 10 кВ используются для совместного питания городских коммунально-бытовых объектов. Городские сети 10 кВ выполняются с изолированной нейтралью [1].

Схем построения городских распределительных сетей довольно много. Выбор схемы зависит от требования высокой степени надежности электроснабжения, а также от территориального расположения потребителей относительно РП и относительно друг друга.

Следует учитывать, что к электрической сети предъявляются определенные технико-экономические требования, с учетом которых и производится выбор наиболее приемлемого варианта.

Экономические требования сводятся к достижению по мере возможности наименьшей стоимости передачи электрической энергии по сети, поэтому следует стремится к снижению капитальных затрат на строительство сети. Необходимо также принимать меры к уменьшению ежегодных расходов на эксплуатацию электрической сети. Одновременный учет капитальных вложений и эксплуатационных расходов может быть произведен с помощью метода приведенных затрат. В связи с этим оценка экономичности варианта электрической сети производится по приведенным затратам.

Выбор наиболее приемлемого варианта , удовлетворяющего технико-экономическим требованиям, - это один из основных вопросов при проектировании любого инженерного сооружения, в том числе и электрической сети.

Рассмотрим схемы электрических сетей заданного района, а также проанализируем их достоинства и недостатки, с тем, чтобы выбрать наилучшие варианты для технико-экономического сравнения.

Распределительные сети ВН выполняются по схемам: радиальной (одностороннего питания), двухлучевой, разомкнутой петлевой, по замкнутой кольцевой.

Широко в городских сетях применяется распределительная сеть 10 кВ выполненная по двухлучевой схеме (рис. 3.1). При данной схеме электроснабжение потребителей не прекращается при повреждении на линии 10кВ или в трансформаторе, так как предусматривается АВР на секционном выключателе на стороне 0,4кВ ТП.

Рисунок. 3.1 Двухлучевая схема электроснабжения

Согласно [4] электрические сети 10 кВ на территории городов, в районах застройки зданиями высотой 4 этажа и выше выполняются, как правило, кабельными. Кабельные линии прокладывают в траншеях на глубине не менее 0,7 м [1].

Выбор схемы электроснабжения 0,38 кВ.

Городские распределительные сети 0,38 кВ могут иметь различные схемы построения. Для питания ЭП II и III категории, в частности жилых и бытовых зданий, применяют радиальную схему с двумя кабельными линиями.

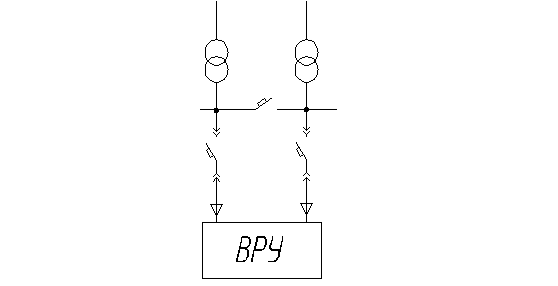

Рисунок. 3.2 Радиальная схема электроснабжения 0,38 кВ

Сети 0,38 кВ выполняются трехфазными четырехпроводными, кабелем марки АВБбШв. Сечения питающих линий выбираются по потере напряжения с проверкой по длительно допустимому току.
