Расчет токов короткого замыкания 0,38 кВ
Расчет произведем для потребителя №1 по плану.

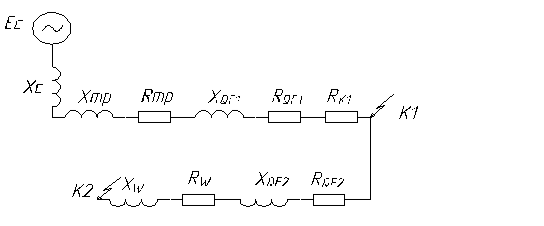

Рисунок 4.2 Схема замещения 0,4 кВ
Система С:UНН = 0,4 кВ.
Трансформатор Т: Sн.тр=630 кВА; Uк=5,5%; ДРк=7,6кВт.
Линия W: r0 = 0,329 мОм/м; х0 = 0,0602 мОм/м; L=77 м.
Выключатель QF1: Iн=630 А.
Выключатель QF2: Iн=400 А.
Сопротивление питающей системы равно [9]:

, мОм, (4.10)

(мОм).
Активное сопротивление трансформатора, приведённое к стороне 0,4 кВ [9]:

, мОм, (4.11)

(мОм).
Реактивное сопротивление трансформатора, приведённое к стороне 0,4 кВ [9]:

, мОм, (4.12)

(мОм).
Сопротивления кабельных линий:
RW = 0,329 · 77= 25,33 (мОм),
XW = 0,0602 · 77= 4,64 (мОм).
Сопротивления контактов:
RК1 = 0,0024 мОм,
RК2 = 0,021 мОм.
Сопротивления автоматических выключателей:
RQF1 = 0,41 мОм,
XQF1 =0,13 мОм.
RQF2 = 0,65 мОм,
XQF2 =0,17 мОм.
Суммарное сопротивление до точки К3 :
RУК1 = Rтр+RQF1+RК1 =3,06+0,41+0,0024 =3,47 (мОм);
XУК1 =XC+Xтр+XQF1 = 0,76+13,63+0,13 = 14,52 (мОм);
RУК2 = RУК1+RQF2+RW+RК2 = 3,47+0,65+25,33+0,021=29,48 (мОм);
XУК2 =XУК1+XQF2 +XW=14,52+0,17+4,64 = 19,37 (мОм).
Ток КЗ без учета сопротивления дуги [9]:

, кА. (4.13)
Напряжение в стволе дуги [6]:
Uд = ЕД·l , В. (4.14)
Сопротивление дуги равно [6]:

, мОм. (4.15)
Ток КЗ с учетом сопротивления дуги [9]:

, кА. (4.16)
Ударный ток определяется по выражению [9]:
, кА, (4.17)
где - ударный коэффициент.
, (4.18)

, (4.19)
где - частота сети,Гц.
Приведем пример расчета для точки К2:

(кА).
Для кабеля сечением 95 мм2 расстояние между фазами проводников 2,8 мм, длина дуги 4·2,8=11,2мм.
Uд = 1,6 ·11,2 = 17,92 (В),(мОм),

(кА),
,
,
(кА).
Токи однофазного КЗ в сетях с напряжением до 1кВ, как правило, являются минимальными. По их величине проверяется чувствительность защитной аппаратуры.
Действующее значение периодической составляющей тока однофазного КЗ определяется по формуле [9]:

, кА, (4.20)
где - полное сопротивление питающей системы, трансформатора, а также
переходных контактов точки однофазного КЗ, мОм;
Zп- полное сопротивление петли фаза-ноль от трансформатора до точки КЗ,мОм.
, мОм, (4.21)
где XT1, XT2, RT1, RT2- соответственно индуктивные и активные сопротивления
прямой и обратной последовательности силового трансформатора, мОм;
XT0, RT0 - соответственно индуктивное и активное сопротивления нулевой
последовательности силового трансформатора.
, мОм, (4.22)
где - удельное сопротивление петли фаза-нуль элемента, Ом/км;
- длина элемента, км.
Значение тока однофазного КЗ в точке К2:
(мОм),
ZП = 0,78 · 77= 60,06 ( мОм),
(кА).
