Техническое обслуживание главных воздушных выключателей ВОВ-25-4М

Для поддержания электровозов в работоспособном состоянии и обеспечения надежной и безопасной их эксплуатации существует система технического обслуживания и ремонта электроподвижного состава. Она введена приказом ОАО «РЖД» России от 2012 г. N ЦТ-725.

Предусматривается проведение следующих видов технического обслуживания и текущего ремонта электровозов серий ВЛ:

• - технические обслуживания ТО-1, ТО-2, ТО-3 для предупреждения появления неисправностей, поддержания электровозов в работоспособном и надлежащем санитарно-гигиеническом состоянии, обеспечения бесперебойной, безаварийной работы и пожарной безопасности. Техническое обслуживание ТО-3 может быть упразднено начальником железной дороги по согласованию с Департаментом локомотивного хозяйства ОАО «РЖД» России;
• - техническое обслуживание ТО-4 для обточки бандажей колесных пар без выкатки их из-под электровоза при достижении оптимальных для данного участка эксплуатации или предельных величин проката и толщины гребней бандажей;
• - техническое обслуживание ТО-5, выполняемое:

в процессе подготовки электровоза для постановки в запас ОАО «РЖД» России и длительного содержания в резерве железной дороги - ТО-5а;

в процессе подготовки электровоза к отправке в недействующем состоянии в капитальный ремонт на заводы или в другие депо, в текущий ремонт в другие депо, передачи на баланс другим депо или передислокации-ТО-5б;

в процессе подготовки электровоза к эксплуатации после постройки, ремонта на заводах или в других депо, после передислокации-ТО-5в;

в процессе подготовки электровоза к эксплуатации перед выдачей из запаса ОАО «РЖД» России или РУД-ТО-5г;

текущие осмотры ТО-1, ТЩ-2 и ТО-3 для поддержания работоспособности электровозов, восстановления основных эксплуатационных характеристик и обеспечения их стабильности в межремонтный период путем ревизии, ремонта, регулировки, испытаний и замены деталей, узлов, агрегатов.

капитальные ремонты (КР-1 и КР-2) являются главным средством «оздоровления» электровозов и предусматривают восстановление несущих конструкций кузова, сложный ремонт рам тележек, колесных пар и редукторов, тяговых двигателей и вспомогательных машин, электрических аппаратов, кабелей и проводов, восстановление чертежных размеров деталей и т. д. Капитальные ремонты электровозов осуществляют на ремонтных заводах.

Ремонтный цикл включает последовательно повторяемые виды технического обслуживания и ремонта. Порядок их чередования определяется структурой ремонтного цикла.

Периодичность ремонта магистральных электровозов, т. е. пробеги между техническими обслуживаниями и ремонтами, а также нормы простоя электровозов при этом устанавливаются начальниками дорог с учетом конкретных эксплуатационных условий на основе нормативов приказа ОАО «РЖД» (рисунок 6)

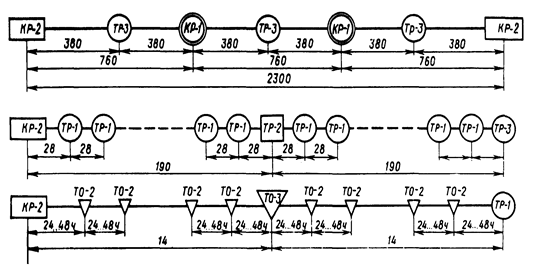

Рисунок 6 - Нормативы межремонтных пробегов в км

Нормы продолжительности технических обслуживаний ТО-4, ТО-5, устанавливаются начальником железной дороги, исходя из технической оснащенности депо, рационального использования ремонтной базы, равномерной загрузки участков по ремонту, обеспечения высокого качества ремонта, проведения испытания и приемки электровозов после ремонта, а также с учетом выполнения установленной нормы деповского процента неисправных электровозов.

Испытания и регулировка главного выключателя

На собранном выключателе с помощью угломера проверяют, чтобы угол поворота вала разъединителя был равен 60 ±1°, а отведение якоря электромагнита начиналось при повороте вала не более чем на 3°. Вал блока управления и сигнализации при полном отключении разъединителя должен поворачиваться на 90 °, а при повороте вала разъединителя от отключенного положения на 20±5° блокировочные контакты должны размыкаться.

Линейкой и штангелем измеряют расстояние между ножами и ближайшими металлическими частями дугогасительной камеры. Оно должно быть не менее 230 мм.

Регулированием натяжения пружин автомата минимального давления добиваются, чтобы замыкающиеся контакты замыкались при достижении давления воздуха в баке 580 кПа (6 кгс/см2) и размыкались при его снижении до 470 кПа (4,7 кгс/см2). Выключатель должен надежно включаться и выключаться, когда давление достигает 300 кПа (3 кгс/см2).

Перед контрольными испытаниями проверяют плотность пневматической системы выключателя при давлении 800 кПа (8 кгс/см2) и перекрытой магистрали.

Снижение давления за 1 ч не должно превышать 100 кПа (1 кгс/см2).

Испытание выключателя выполняют на специальном стенде. С помощью электромагнитного вибрографа определяют угловую скорость вала выключателя. Наибольшая угловая скорость поворота вала должна быть при включении 810 -- 900 рад/с, при выключении -- 720 -- 880 рад/с.

Проверяют работу электромагнитов постоянного тока при пониженном напряжении и давлении 880 кПа (9 кгс/см2). Включающий электромагнит должен четко срабатывать при напряжении 32,5 В для электровозов и 71,5 В для электропоездов. Отключающий электромагнит переменного тока проверяют при токе в катушке 10 А и давлении воздуха 880 кПа (9 кгс/см2). Моменты срабатывания регулируют ввинчиванием наконечника электромагнита и отключающего рычага.

Реле максимального тока регулируют совместно с высоковольтным (для электровозов) или кабельным (для электропоездов) трансформатором тока. Проверяют ток срабатывания при подключении трансформатора тока к различным отпайкам катушки реле. Номинальные токи срабатывания реле приведены в таблица 1.

Таблица 1

Грубую регулировку реле осуществляют переключением числа витков катушки, тонкую -- изменением воздушного зазора реле регулировочными болтами.

Пользуясь осциллографом или магнитным вибрографом, определяют временные характеристики. Фиксируют собственное время оперативного (от удерживающего электромагнита) отключения (не более 0,04 с), собственное время автоматического отключения от реле РМТ при двойном токе срабатывания (не более 0,04 с) и при токе, равном 130 % тока срабатывания (не более 0,06 с), собственное время отключения от электромагнита переменного тока (не более 0,05 с), время от размыкания дугогасительных контактов до размыкания контактов разъединителя (0,03--0,035 с) и время от размыкания дугогасительных контактов до замыкания разъединителя заземляющим ножом (0,05--0,07 с).

Отрегулированный выключатель испытывают на электрическую прочность изоляции.
