Будівельно-технологічна частина

Техкарта на виробництво робіт з влаштування покрівлі

1 Вихідні дані та область застосування

Ця технологічна карта розроблена на влаштування покрівлі із метало черепиці двоскатного даху одноповерхового будинку з мансардним поверхом. Будівля прямокутна з розрізами в осях 18х42 м.. Висота до низу кроквяних конструкцій 3,60 м, відмітка гребеня 4,80 м.

2. Технологічна карта охоплює слідуючі роботи:
- - влаштування гідробарєру із плівки;
- - подача лат із збірних дощок;
- - влаштування лат із дощок;
- - подача метало черепиці;
- - влаштування покрівлі з метало черепиці;
- - влаштування водовідвідної системи.
3. Роботи з влаштування покрівлі виконуються в літній період
4. Для подачі матеріалів на покрівлю використовується кран АБК-5.
5. Організація і технологія будівельного процесу.

До початку влаштування покрівлі із акваізолу повинні бути виконанні наступні роботи:

виконана цементно-піщана стяжка на покрівлі і набрала міцність не менше 70% проектної;

визначені проходки і стоянки крана;

підвезені і подані на покрівлю необхідні матеріали.

6. Бітумну мастику доставляється на об'єкт в конусних бачках, вантажним автомобілем ГАЗ 53А вантажопідємністю 4,0 т.

Рулонний матеріал доставляється в контейнерах також вантажним автомобілем ГАЗ-53А. На об'єкті створюємо запас матеріалів на 2 зміни роботи бригади.

6.1.1 Для організації робіт потоковим методом будівлю в плані розбиваємо на 2 захватки.

6.1.2 Для організації робіт з влаштування покрівлі застосовуємо потоково-розчленований метод.
6.1.3 Вибір крана для подачі матеріалів на покрівлю.

Для визначення параметрів крана створюємо таблицю необхідних матеріалів, які потрібно подавати на дах краном.

Таблиця 2.3.1

№ п/п	Найменування вантажів	Схема контейнера	Розміри контейнера, м	Маса,т
			довжина, L	ширина, B	висота, H	Контейнера	загальна
1	Контейнер для подачі рулонних матеріалів		1,25	1,0	1,0	0,03	1,25

Перевірка можливості використання строп

Для розвантаження і подачі на покриття контейнера з рулонними матеріалами підбираємо строп 4СК-5/2000 виконаний із сталевого каната ТЛК-0-6х37 діаметром 11,5 з допустимим розривним зусиллям R=5815 кгс.

Вибір такелажних пристроїв

№ п/п	Найменування вантажів	Схема такелажного пристрою	Схема контейнера	Схема стропування	Характеристика такелажного пристрою	Сфера застосування
					Вантажопідємність	Розрахункова висота	Маса контейнера
1	4-х вітковий строп 4СК-5/2000				5	1,86	0,03	Для подачі контейнера

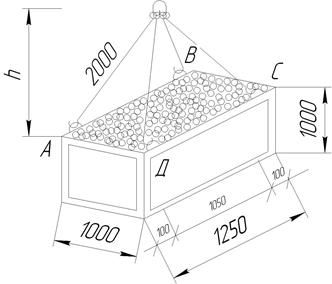

Схема стропування

Визначаємо віддаль між монтажними петлями по діагоналі

2)визначаємо віддаль від петлі до центру перетину діагоналей контейнера АО=1,44/4=0,72 м.
3) Визначаємо розрахункову висоту строп

4)Визначаємо значення синуса кута нахилу строп до горизонту

5) Визначаємо розривне зусилля в стропах за формулою

де R - розривне зусилля в стропах

Q - маса вантажу

m - кількість віток стропа

sin б - значення синуса кута

К1 - коефіцієнт умов роботи строп

К2 - коефіцієнт запасу міцності.

Висновок: Цей строп можна використовувати для подачі контейнерів на дах, тому що R<[R]=3183кгс<5815кгс.

7 У випадку виконання покрівельних робіт в зимових умовах необхідно:
- - запроектувати асфальтобетонну стяжку;
- - перед наклеюванням рулонного матеріалу основа повинна бути очищена від снігу і криги, висушена;
- - рулонні матеріали перед наклеюванням необхідно витримати в розгорнутому стані 24 години в приміщеннях при температурі 20±2 С?;
- - в зимовий період наклеюють тільки один шар рулонного матеріалу;
- - верхній шар наклеюють в теплу пору року.
8 Підрахунок обсягів робіт

Таблиця 4.1.8.1

№ п/п	Найменування робіт, формула підрахунку	Одиниці виміру	Кількість	Примітка
1	Влаштування гідробар'єру з плівки	м2	391,5
2	Подача лат із збірних дощок	м2	391,5
3	Влаштування лат із дощок	шт	2
4	Подача хвилястих листів металочерепиці	м2	352,6
5	Влаштування металочеренпиці	м2	391,5
6	Влаштування водовідвідної системи	м2	391,5

Таблиця 4.1.8.2 - Витрата матеріалів для влаштування покрівлі

Обґрунтування норм	Найменування робіт	Одиниця виміру	Кількість	Матеріали
				Найменування матеріалів	Одиниця виміру	Витрата матеріалу	Маса, т
						На одиницю	всього	одного	всього
ДБН 12-21-1	Ґрунтовка основи	100 м2	3,91		т	0,083	0,32	0,083	0,32
12-1-6	Влаштування вентшару	100 м2	3,526		м2	113	397,8	0,003	1,13
12-1-6	Влаштування рулонного килиму	100 м2	3,91		м2	113	441,6	0,03	1,32
12-1-6	Влаштування верхнього шару	100 м2	3,91		м2	113	441,6	0,004	1,76
Згідно проекту	Влаштування покриття з оцинкованої сталі	м	60,5		т	-	0,4	-	0,4
